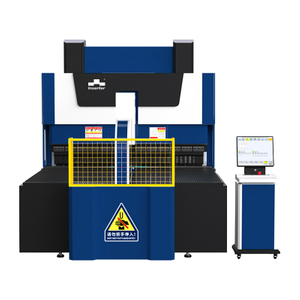

BC-2202A
Inserter
| Name | Parameter |
| Biegelänge | 2200 mm |
| Blattlänge | 2200 mm |
| Blattbreite | 1500 mm |
| Biegehöhe | 200 mm |
| Optionale Biegemesser -Biege Höhe | Angepasst |
| Minimale Formungsgröße für die vierseitige Formung | 400*215 mm |
| Minimale Formungsgröße für die zweiseitige Formung | 215 mm |
| Niedrigster Lichtbogenradius | 1,2 mm |
| Schnellste kontinuierliche Biegegeschwindigkeit | 0,2s/Messer |
| Werkzeugwechselmodus | Automatisch |
| Fütterungsmodus | Drücken Sie Arm |
| Biegewinkel | 0-180 ° |
| Maximale Biegedicke (Weichstahl) | 2 mm |
| Maximale Biegedicke (Edelstahl) | 1,2 mm |
| Maximale Biegedicke (Aluminiumplatte) | 3 mm |
| Anzahl der Achsen | 18 Achsen Standard + 1 Achse Optional |
| Ausrüstunggröße | 6100*3700*2920 mm |
| Ausrüstungsgewicht | 26000 kg |
Es nimmt den EtherCat-Bus-Steuermodus an und unterstützt bis zu 64 Achsensteuerung.
Unterstützt Echtzeit-Display von 3D-Animations- und Simulationsfunktionen;
Unterstützt visuelle Online -Winkelkorrektur und Erkennung von Plattendicke;
Unterstützt die Online -Kollisionsüberwachung von Biegertools;
Unterstützt Biegeaktionen wie Winkel, Lichtbogen, Randpress und Sonderanfertigung;
Unterstützt die Kontrolle der vollständigen Schleife von 8-Wege absoluten Verschiebungssensoren;
Unterstützt die automatische Programmgenerierung durch Importieren von 2D- und 3D -Zeichnungen.
Die Ausrüstung besteht hauptsächlich aus einem Rahmen, einem oberen Folie, einer Biegereinheit, einer oberen Presseinheit und einem Biegerzeug.
1.Frame
Gemäß den Ergebnissen der Rahmen -Finite -Elemente -Analyse wird der Q355 -Stahl als Material ausgewählt. Kohlendioxidabschützte Schweißen wird verwendet; Die Temperierungsbehandlung wird durchgeführt, um den durch Schweißen verursachten Stress zu beseitigen. Dadurch wird die Genauigkeit, Stabilität und hohe Steifheit der Geräte während des langfristigen Betriebs gewährleistet.
2. Supper Slider
Diese Komponente besteht hauptsächlich aus einem Schieberegler, einer Hochtorque-Bleischraube, einem Reduzierer, einer Führungsschiene, einem Servomotor usw. Die Hauptantrieb wird von einem Servomotor gesteuert, und die Steuermethode ist die synchronische Servic-Steuerung, die kann Gewährleisten Sie effektiv die Genauigkeit der Positionierung, schnelle Geschwindigkeit und hohe Kontrollierbarkeit. Die Schmierung der Bleischrank und der Führungsschiene ist automatisch, um die Lebensdauer und die Genauigkeit der Bleischrank und die Führungsschiene für eine lange Zeit zu gewährleisten.
3. Werkzeuge
Biegewerkzeuge werden in obere Biegewerkzeuge und untere Biegewerkzeuge unterteilt. Spezielle Biegertools können nach verschiedenen Kundenanforderungen angepasst werden.
4. Supper -Presseinheit
Um die Vermeidungsanforderungen bei Faltboxen zu erfüllen, hat sich das Unternehmen speziell flexible, universelle und multifunktionale Biegewerkzeuge entwickelt, wobei die Biegedicke der Blech zwischen 0,5 und 2 mm liegen.
